Гидравлическая обвязка котельной представляет собой систему трубопроводов, насосов, гидравлических элементов и других элементов, которые обеспечивают стабильную работы котельной в частном доме. Правильная гидравлическая обвязка не только продлевает срок службы оборудования, но и снижает расходы на отопление. Ошибки в монтаже гидравлической обвязке приводят к перегреву и выхода из троя теплообменника, неравномерному прогреву дома, а также из-за неправильной циркуляции теплоносителя к увеличению на 20-30% КПД котла. Разбираем схемы обвязки котельной с напольным газовым котлом, расскажем про частые ошибки при монтаже и как их избежать.
Оглавление
1. Схемы гидравлической обвязки
1.1 Однотрубная система или «Ленинградка»
1.2 Двухтрубная система отопления
1.3 Схема системы отопления с гидрострелкой
2. Обязательные элементы обвязки
3. Пошаговый монтаж
4. Частые ошибки
1. Схемы гидравлической обвязки
Существует несколько схем обвязку. При выборе схемы следует ориентироваться на количество контуров в системе и тип отопительных приборов.

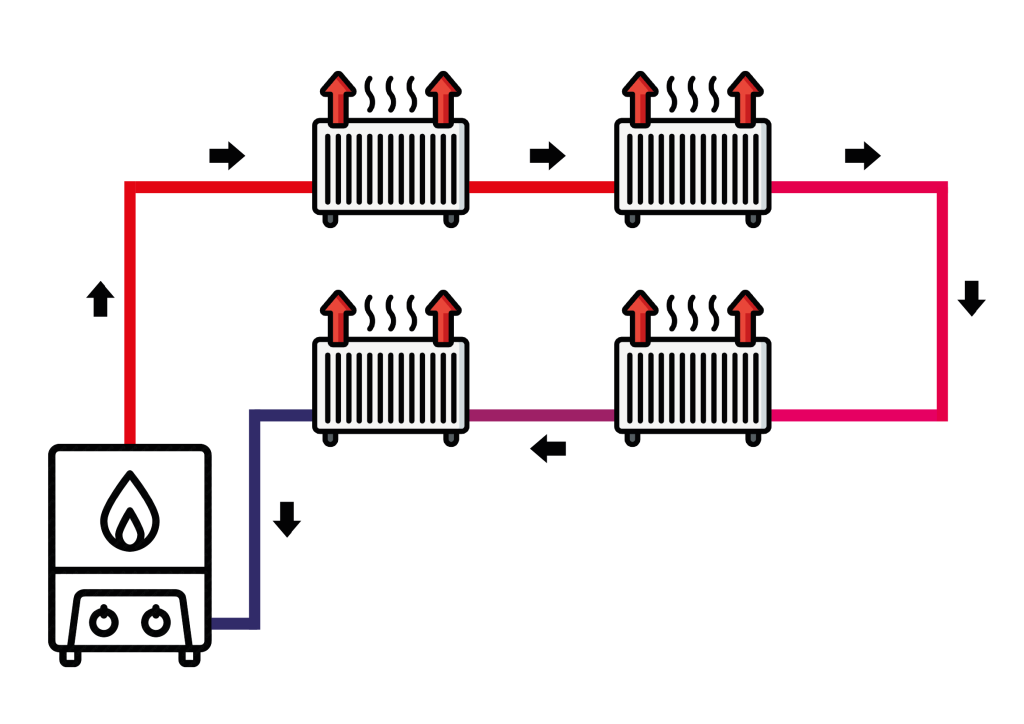

1.1 Однотрубная система или «Ленинградка»
Где применяется: небольшие дома до 100 кв.м.
Плюсы: простота, низкая стоимость, минимальное количество труб.
Минусы: неравномерный нагрев в системе приведет к тому, что дальние радиаторы будут холоднее; система имеет достаточно сложную схему регулировки.
Такая схема развязки была популярна в Советском Союзе, но благодаря своей простоте и низкой стоимости применяется и сегодня. Все радиаторы в такой схеме располагаются последовательно. Вода подается в систему, а затем и отводится по одной и той же трубе. Нагретая вода продвигается по трубе, а затем смешивается с уже остывшей водой. Поэтому температура воды в радиаторах от начала к концу контура будет постепенно снижаться. В такой системе естественная циркуляция теплоносителя.
При работе с твердотопливными котлами в классической однотрубной «Ленинградке» в систему часто добавлен расширительный бак открытого типа. Он увеличивает стабильность системы, сглаживает перепады давления и температуры.
Для ускорения циркуляции теплоносителя возможна установка в систему циркуляционного насоса. Он ускорит движение теплоносителя и выровняет температуру на крайних радиаторах системы.
По способу монтажа однотрубная система «Ленинградка» может быть нескольких видов:
- горизонтальная с одним контуром или вертикальная с одним контуром разделенным на два кольца;
- открытой или закрытой (в зависимости от типа расширительного бака);
- с нижним, верхним или диагональным подключением радиаторов.
1.2 Двухтрубная система
Где применяется: большие дома больше 100 кв.м.
Плюсы: равномерный нагрев.
Минусы: сложность, высокая стоимость, максимальное количество труб.

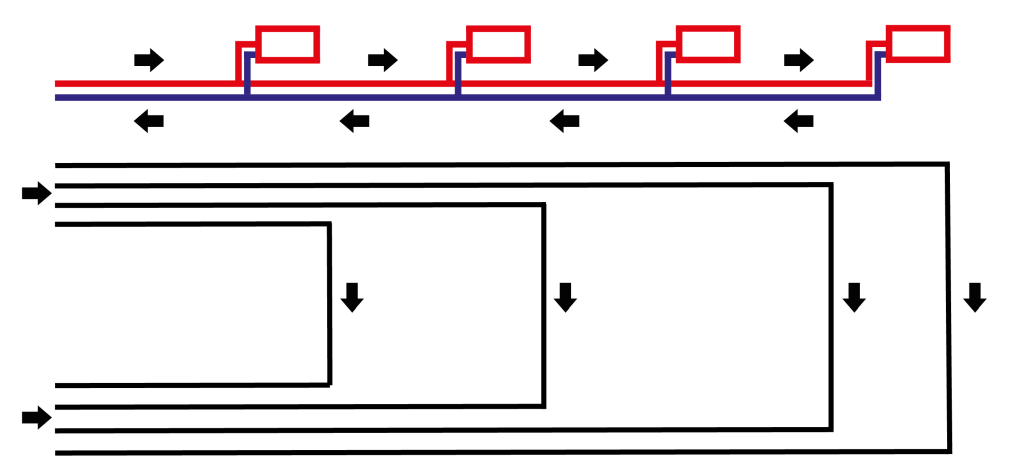

Самой распространенной является двухтрубная тупиковая схема. В тупиковой схеме трубы подачи и обработки выходят из одной точки и будут расположены параллельно друг другу. Самый дальний радиатор в такой схеме получит тепла меньше всего.
Теплоноситель в обратной трубе еще будет остывать, поэтому продолжит отдавать тепло. Это также можно использовать. Поэтому обратный ток воды часто подключают к теплому полу или обогреву бассейна.
Тупиковая система отопления чаще всего имеет в своей составе большое число радиаторов. Поэтому для максимальной эффективности устанавливают циркуляционный насос. Но те домовладельцы, кто стремится к энергонезависимости для естественного тока воды делают верхнюю разводку трубопровода. Для больших систем отопления трубопровод разделяют на две ветки. Таким образом удастся достичь лучшей циркуляции теплоносителя и более равномерного распределения тепла.
В домах с несколькими этажами двухтрубная тупиковая система может быть выполнена в вертикальном исполнении трубопровода. При таком исполнении от котла идет вертикально расположенный стояк. А к этому стояку уже будут подключены трубы и радиаторы отопления. Такую систему называют системой Тельмана. При этом в комнате, которая ближе всего к стояку будет теплее, чем в дальней комнате. В здании с несколькими этажами нужно будет устанавливать циркуляционный насос. Рентабельна такая схема в домах с двумя этажами. А в домовладениях с несколькими этажами более практичной будет горизонтальное исполнение.
1.3 Схема системы отопления с гидрострелкой
Гидрострелка в системе отопления необходима, когда в системе имеется сразу несколько отопительных контуров, например контуры радиаторов, теплого пола и бойлера. Гидравлический разделитель будет балансировать потоки и защитит насос от перегрузки.
Гидравлическая стрелка внешне представляет собой металлическую емкость в виде большой трубы с несколькими патрубками, которые могут располагаться с боку6 в основании и вершине. Верхний патрубок чаще всего предназначен для стравливания воздуха, нижняя может использоваться для отвода осадка.
Габариты гидравлического разделителя зависят от мощности газового котла. Для установки гидравлических разделителей используют специальные кронштейны.
2. Обязательные элементы обвязки
Циркуляционный насос обеспечивает движение теплоносителя в системе. Компания Диал производит трехскоростные циркуляционные насосы для систем отопления с монтажной длиной 25 мм и 32 мм, монтажной длиной 180 мм и напором от 4 до 8 м.
Гидравлические разделители Dial выравнивают гидравлический и температурный коэффициент. Компания Dialпредлагает гидравлические разделители для котлов отопления с максимальной мощностью до 100 кВт нескольких видов:
- гидравлические разделители Dial Steel GR
- гидравлические разделители коллекторного типа Dial GRK
- гидравлические разделители модульного типа Dial STGRM
- гидравлические разделители вертикальные Dial Steel GRM V.
Расширительные баки компенсируют тепловое расширение. Dial предлагает расширительные баки для воды и для систем отопления объемом от 8 до 100 литров.
Группы безопасности защищают систему от превышения давления, заводушивания, а также служит для индикации значения давления в системе. Dial производит группы безопасности для котлов мощностью от 50 до 200 кВт. В их состав входят манометр, предохранительный клапан, автоматический воздухоотводчик.
3. Пошаговый монтаж
На подготовительном этапе следует рассчитать мощность котла, исходя из того, что 1 кВт отапливает 10 кв.м и дополнительно 20% итоговых расчетов берем запаса.
Котел отопления с гидравлической обвязкой следует размещать в отдельном хорошо вентилируемом помещении.
Напольный котел ставится на негорючее основание, например, металл или керамику. Дымоход выбираем в зависимости от типа котла: коаксиальный или классический для котлов с естественной тягой.
Для обвязки трубопровода следует сначала подключить подачу и обратку к котлу отопления. Необходимо соблюдать уклон в 3-5 мм на метр для самотечных систем.
Чтобы система работала при отключении электричества следует установить байпас на циркуляционный насос. Насос ставится на обратке, а гидрострелкой между котлом и коллекторами.
Группы безопасности размещают в верхней точке системы или на выходе из котла.
4. Частые ошибки
-
Самой распространенной ошибкой является установка слишком тонких труб, что приведет к повешенному сопротивлению и насос будет работать на износ.
-
Если не установить байпас перед насосом, то при отключении электричества насос выключится, а напольный газовый котел продолжит свою работу и перегреется.
-
Неверный уклон в трубопроводе приведет к возникновению пробок в системе и появлению шума в трубах.
-
Установка расширительного бака на подаче приводит к износу мембраны.
-
Монтаж группы безопасности над котлом без шланга для отвода воды от предохранительного клапана приведет к тому, что при срабатывании клапана теплоноситель может попасть на электронные элементы автоматики.
-
Не следует размещать расширительные баки над электронными компонентами котла, так как возможная утечка из расширительного бака может привести к замыканию автоматики.
Правильная гидравлическая обвязка – залог эффективной и безопасной работы газового котла. Если у вас нет опыта, лучше доверить монтаж профессионалам. Самостоятельные работы без опыта в этой сфере может привести к ошибкам.
