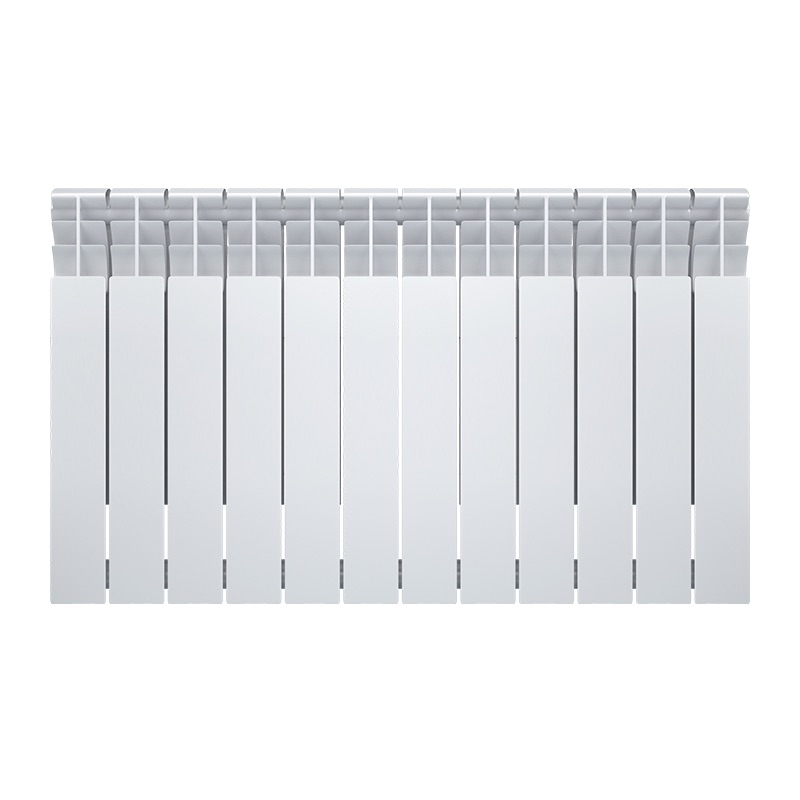

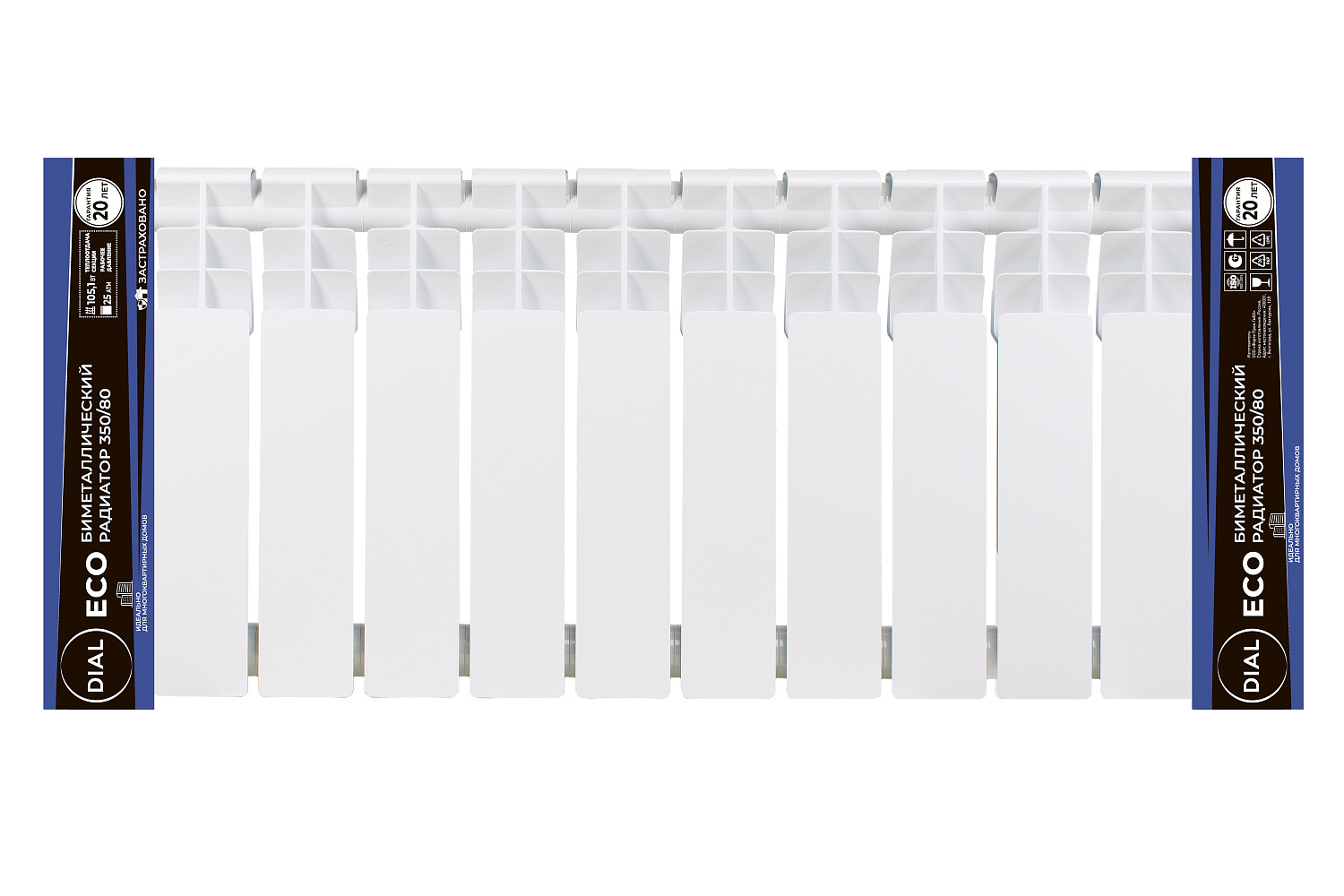

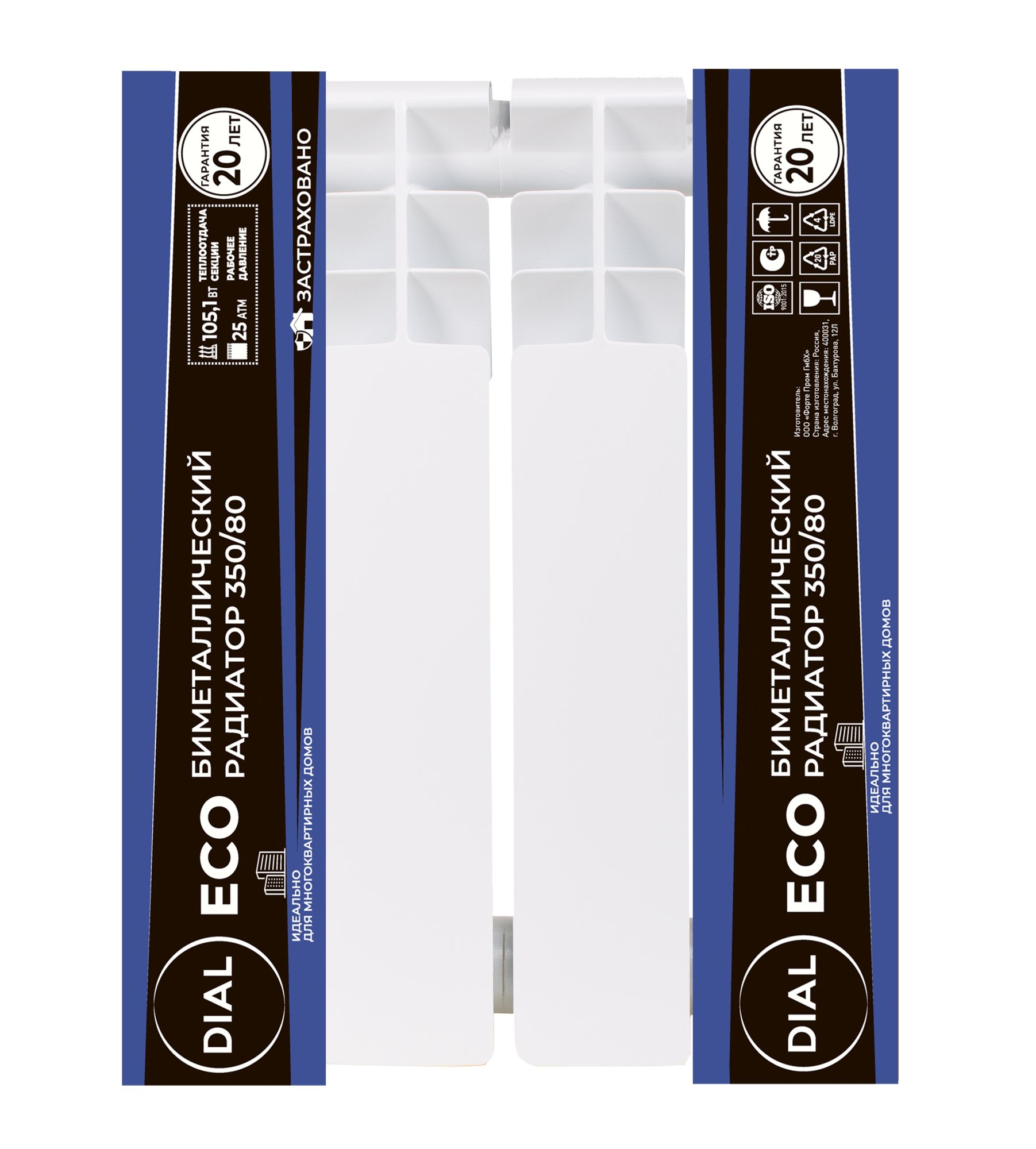

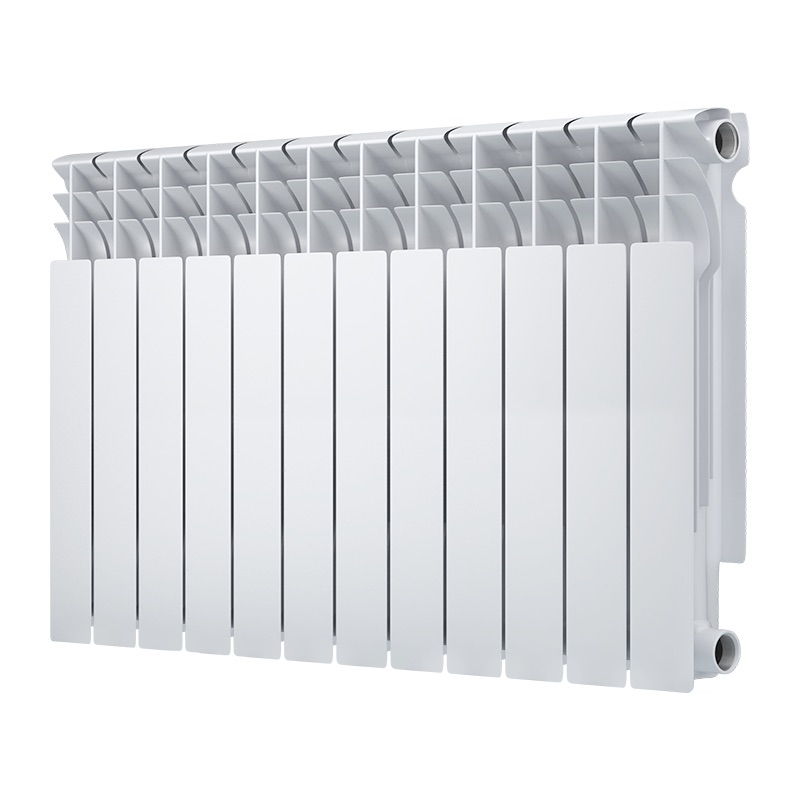

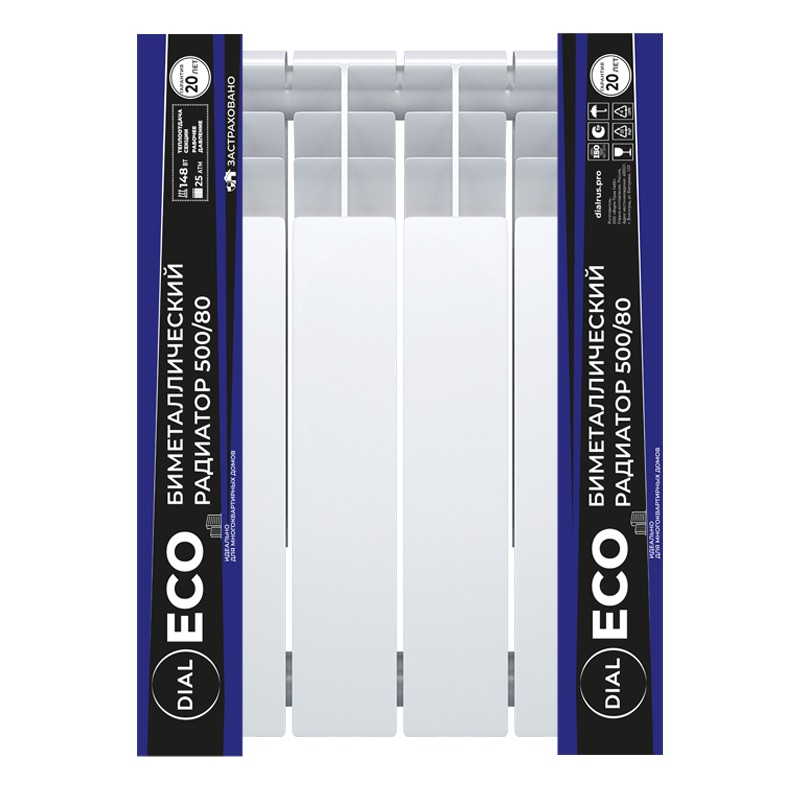

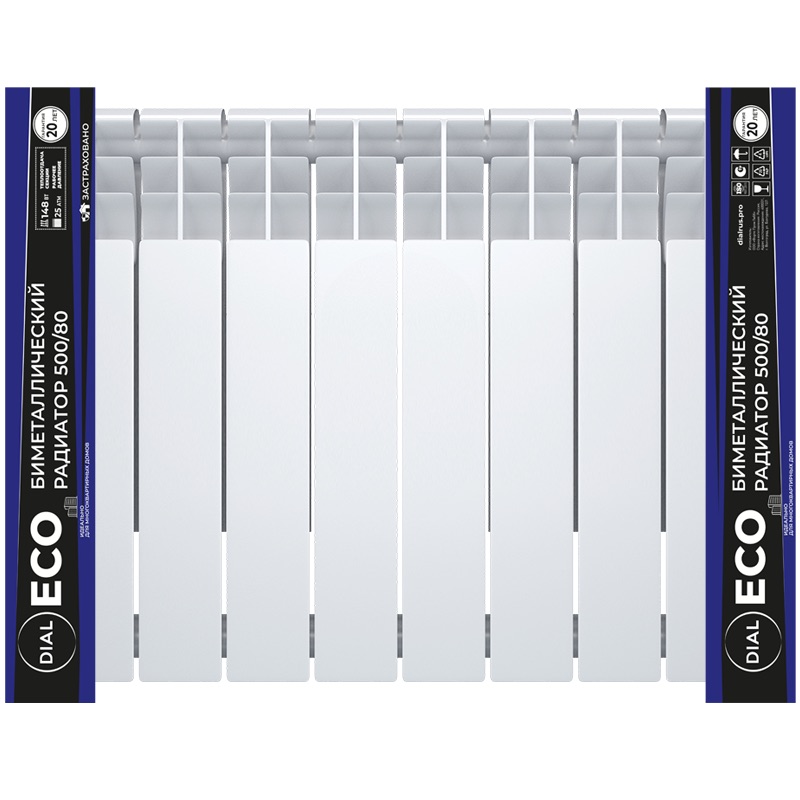

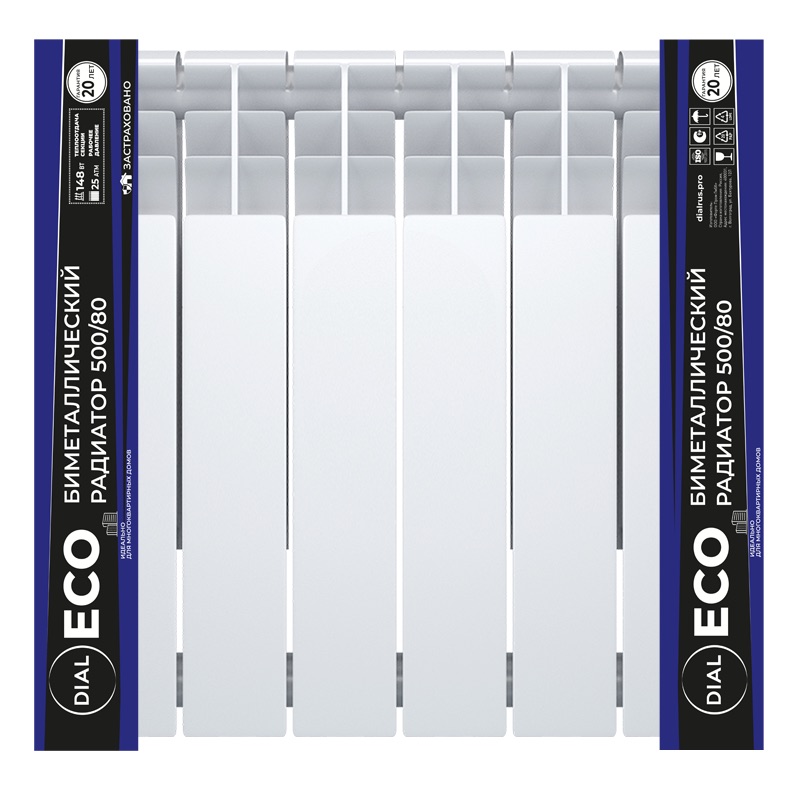

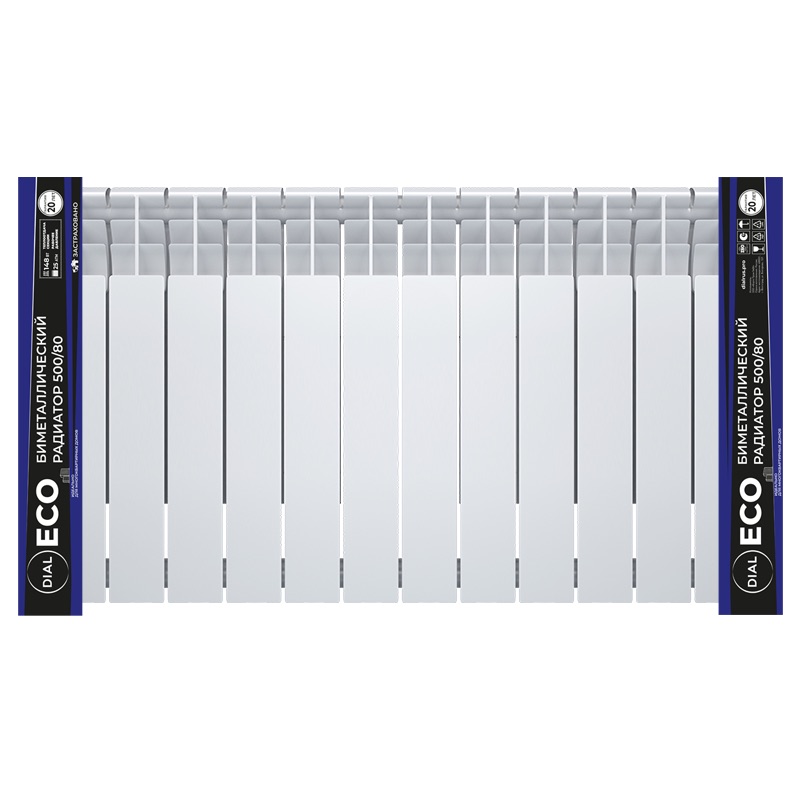

Биметаллические секционные радиаторы Dial ECO BM высокого давления предназначены для эксплуатации в системах центрального и индивидуального отопления открытого и закрытого типа жилых и административных зданий. Их ключевая особенность — комбинированная конструкция, объединяющая прочность стали и высокую теплоотдачу алюминия, что делает их идеальным решением для многоэтажных зданий с нестабильным давлением и агрессивной средой теплоносителя.
Назначение
Биметаллические секционные радиаторы Dial ECO BM высокого давления предназначены для эксплуатации в системах центрального и индивидуального отопления открытого и закрытого типа жилых и административных зданий. Их ключевая особенность — комбинированная конструкция, объединяющая прочность стали и высокую теплоотдачу алюминия, что делает их идеальным решением для многоэтажных зданий с нестабильным давлением и агрессивной средой теплоносителя.
Конструктивные особенности

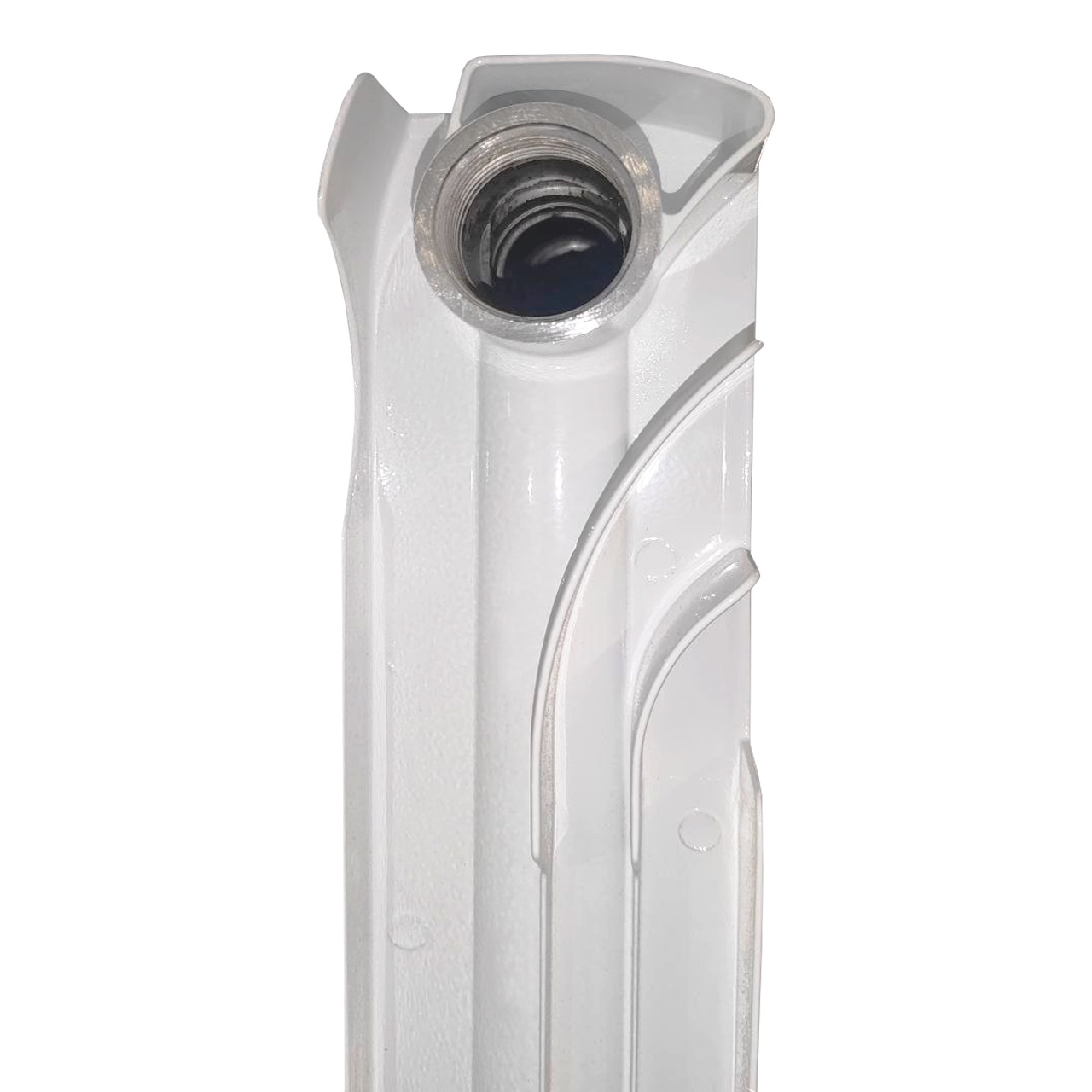

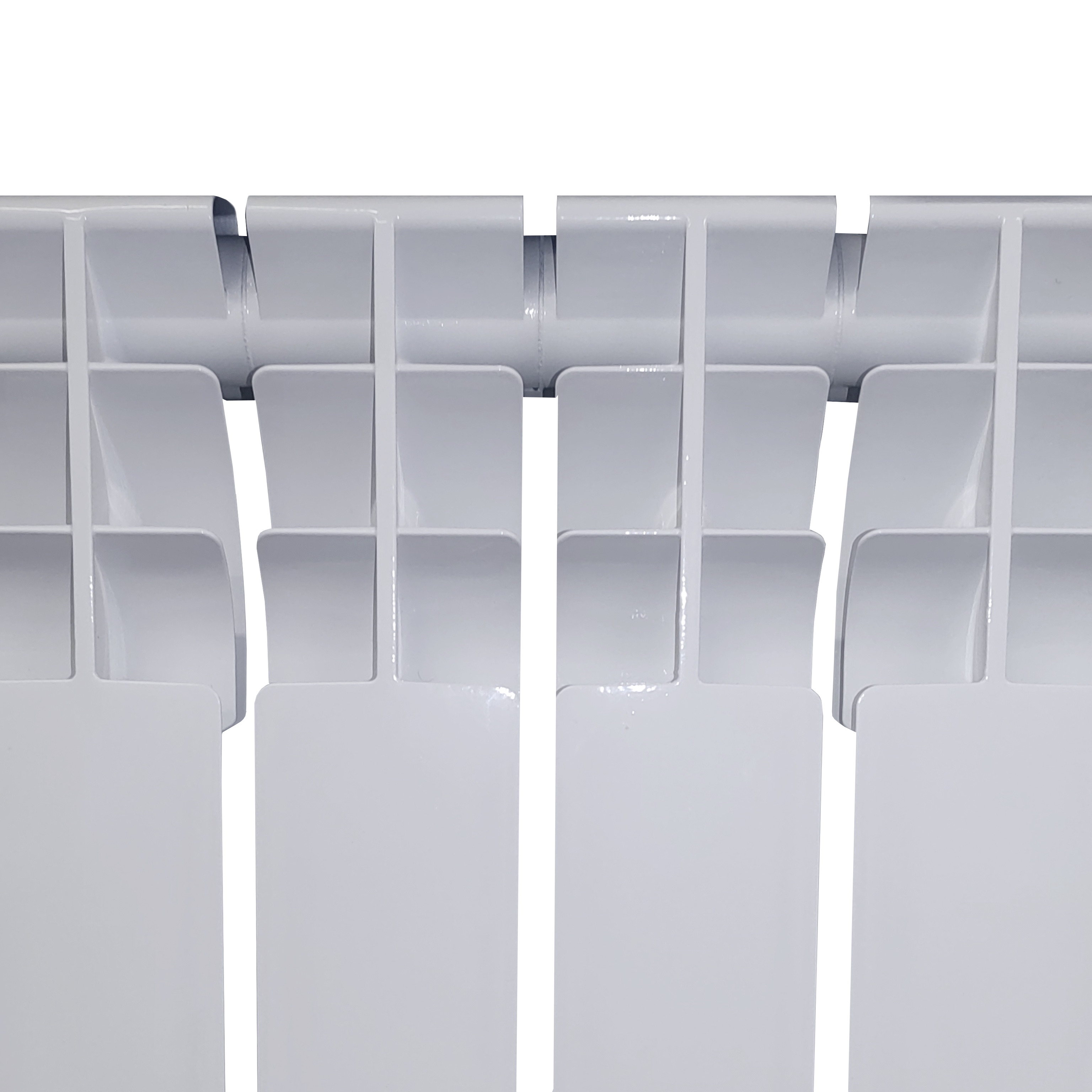

· Материал: гибридная (биметаллическая) конструкция. Внутренний коллектор и вертикальные каналы изготовлены из высококачественной стали, что обеспечивает максимальную стойкость к высокому давлению и коррозионную защиту от некачественного теплоносителя. Внешнее оребрение изготовлено из алюминиевого сплава методом литья под давлением. Алюминий обеспечивает теплопроводность и быстрый нагрев помещения.

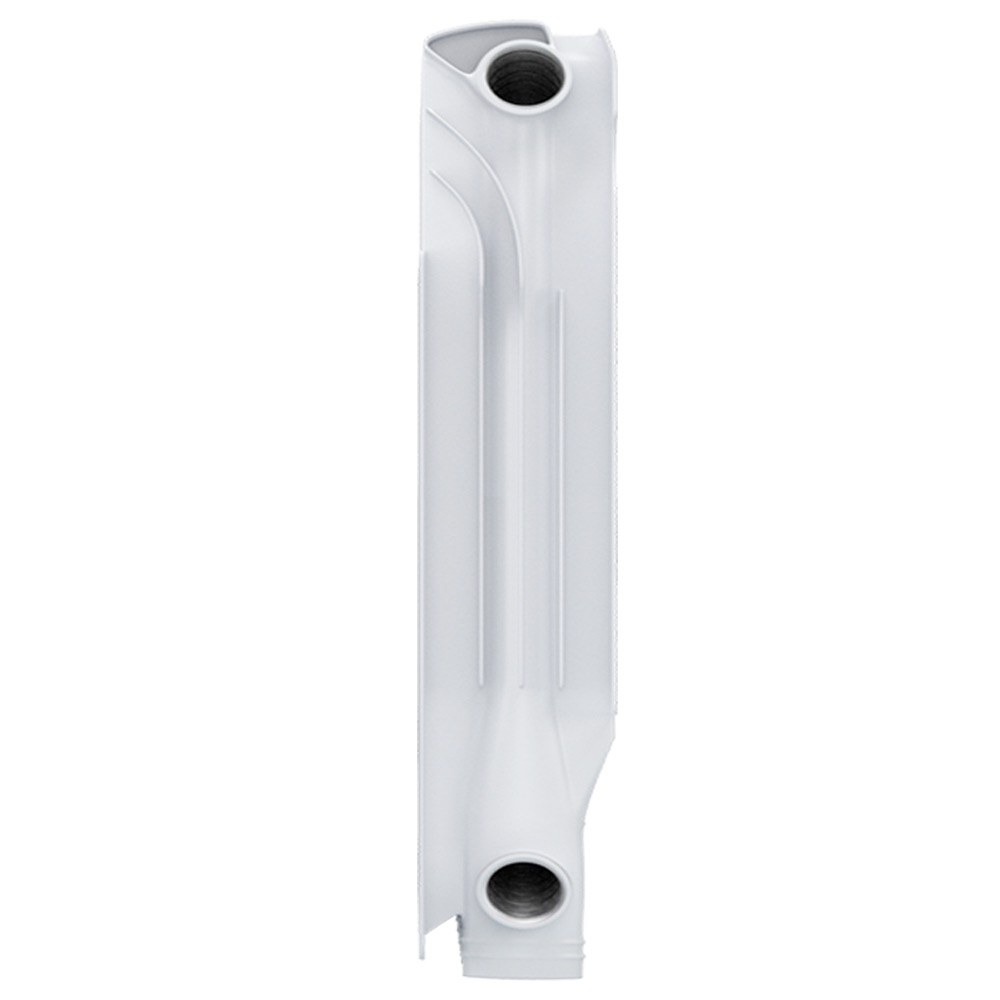

· Конструкция: секционная. Цельнолитые стальные коллекторы каждой секции соединяются стальными ниппелями, что обеспечивает надежность и герметичность под высоким давлением. Внешний алюминиевый корпус отводит тепло.
· Окраска: многоэтапная подготовка поверхности (обезжиривание, фосфатирование) и нанесение высококачественной эпокси-полиэстеровой краски методом анафореза с последующей полимеризацией. Стандартный цвет — белый (RAL 9016), возможны другие цвета по запросу.
Комплектация
Стандартная комплектация включает:
o один радиатор в упаковке;
o паспорт с гарантийным талоном. Монтажные элементы (кронштейны, соединители и др.) не входят в комплект поставки и приобретаются отдельно.
Технические характеристики
- максимальное рабочее давление: 25 бар.
- максимальная температура теплоносителя: 110°C.
- климатическое исполнение: УХЛ, категория размещения 4.2 по ГОСТ 15150.

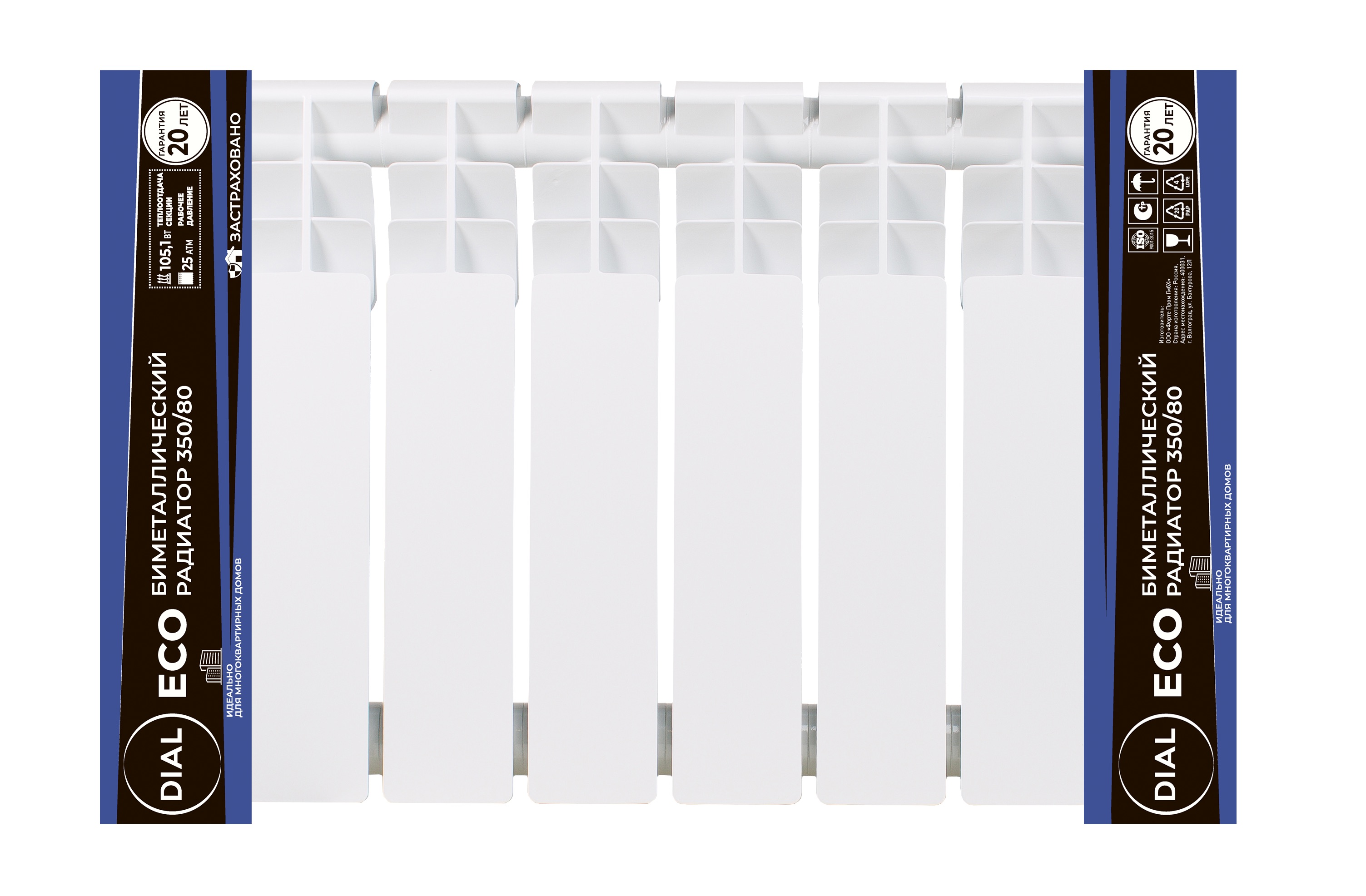

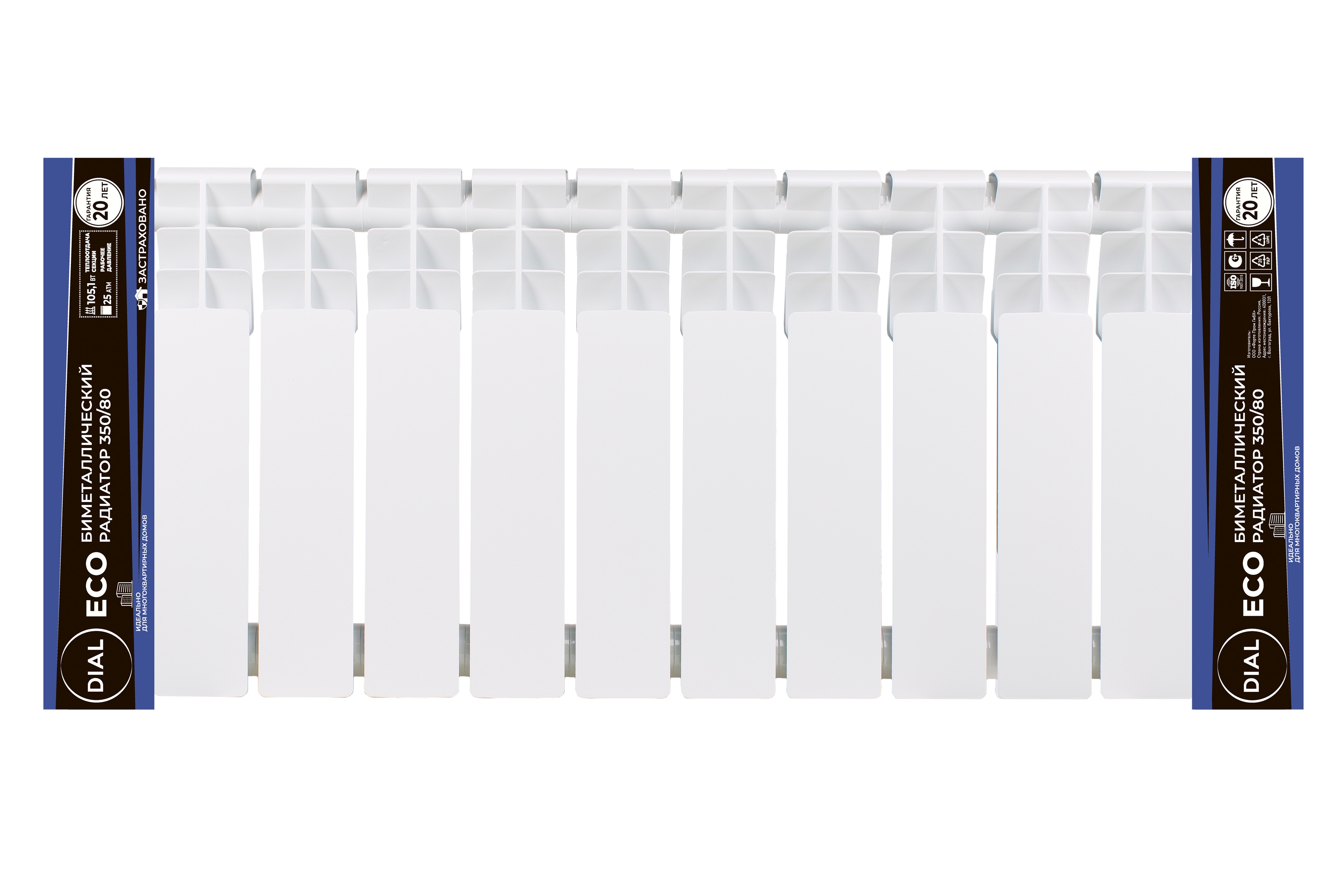

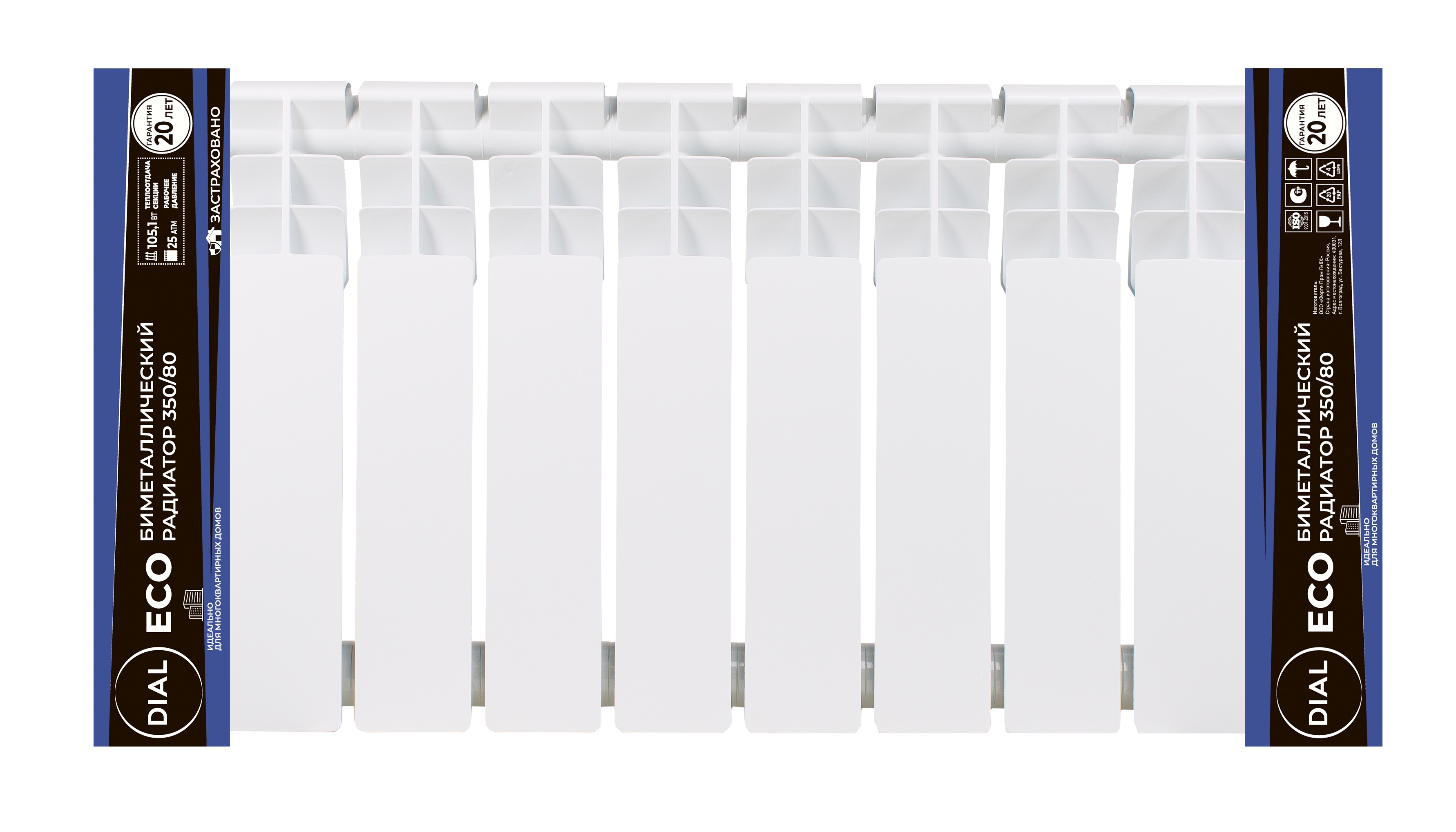

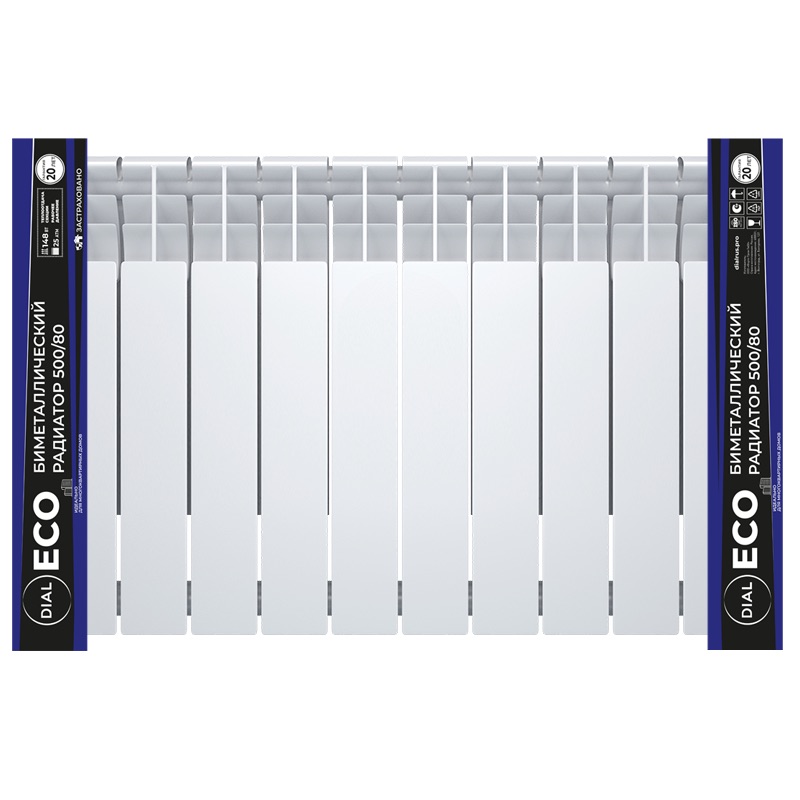

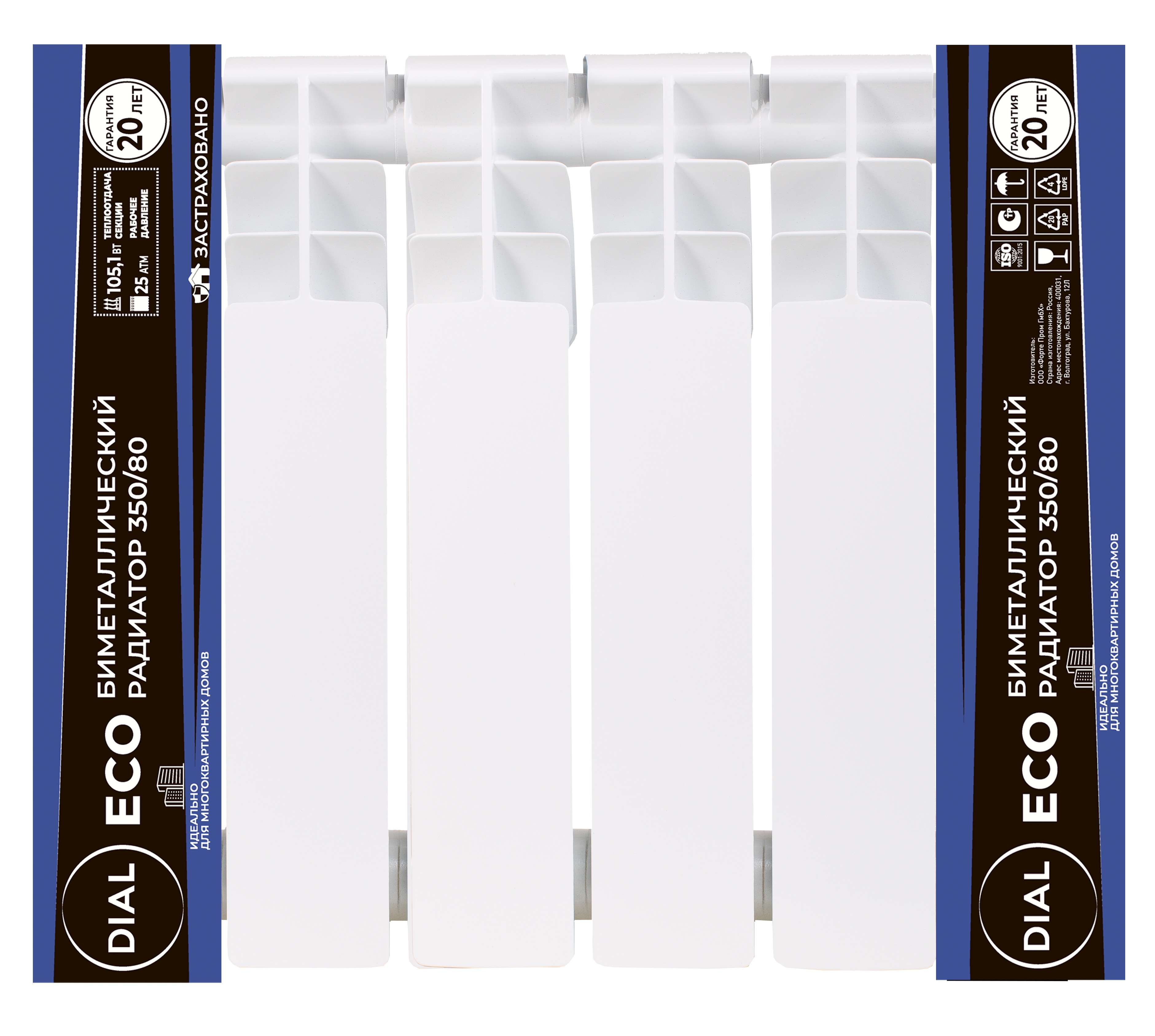

| Параметры | ECO BM 350/80 | ECO BM 500/80 | ECO BM 500/100 |
| Номинальный тепловой поток секции, Вт | 105,1 | 148 | 159 |
| Межосевое расстояние (В), см | 35 | 50 | 50 |
| Высота секции, см | 40,3 | 56,2 | 56 |
| Ширина секции, см | 7,78 | 8 | 8 |
| Глубина секции, см | 7,85 | 8 | 10 |
| Емкость секции, л | 0,25 | 0,2 | 0,22 |
| Масса нетто секции, кг | 1,105 | 1,46 | 1,52 |
| Размер присоединительной резьбы | G1'' | G1'' |
G1'' |
Преимущества
- Высокая прочность: рабочее давление 25 атм делает модель надежной для использования в системах центрального отопления с высоким давлением и гидроударами.
- Эффективная теплоотдача: биметаллическая конструкция обеспечивает высокую тепловую мощность и быстрый нагрев.
- Коррозионная стойкость: стальной сердечник защищен от агрессивного теплоносителя, а алюминиевые ребра не контактируют с водой.
- Долговечность: один из самых длительных гарантийных сроков на рынке (20 лет) подтверждает высочайшее качество и надежностьСовременный дизайн: гладкая лицевая панель и скругленные углы гармонично вписываются в любой интерьер.
Установка и эксплуатация
- ГОСТ 31311-2022 «Приборы отопительные. Общие технические условия»
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
- СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»
- пуск системы: пуск системы после монтажа или ремонта производить плавно, медленно открывая запорную арматуру, чтобы избежать гидравлического удара;
- удаление воздуха: перед первым пуском и периодически в течение отопительного сезона необходимо стравливать воздух из радиатора с помощью крана Маевского;
- регулировка: регулируйте температуру с помощью термостатической головки, не рекомендуется полностью перекрывать поток надолго;
- техническое обслуживание: регулярно проверяйте герметичность всех соединений, запрещается проводить任何 работы под давлением;
- промывка: промывка системы должна проводиться с соблюдением мер предосторожности, моющие средства должны быть совместимы с материалом радиаторов (алюминий, сталь, резиновые уплотнения).
Гарантийные обязательства
- Гарантийный срок: 20 лет с даты продажи.
- Срок службы: не менее 25 лет при соблюдении всех правил монтажа и эксплуатации, указанных в паспорте.
Паспорта и сертификаты продукции доступны для просмотра в разделе сайта "О компании"/"Документы" по ссылке.
